客流统计设备配置

1️⃣ 进入管理界面

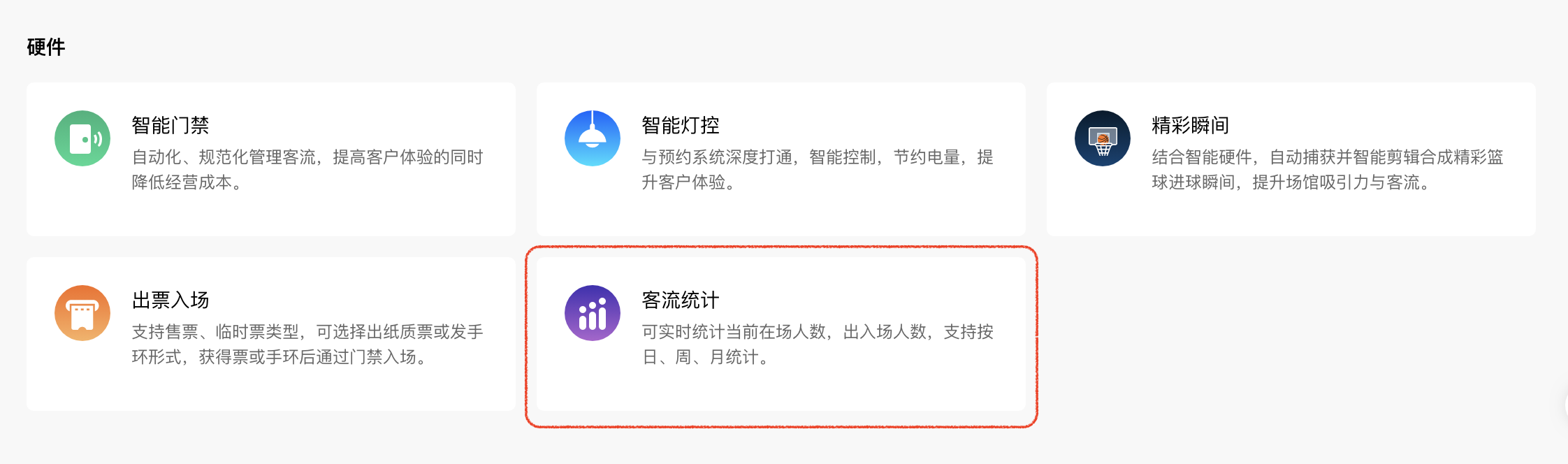

登录管理后台后，点击左侧导航 插件 > 客流统计 。

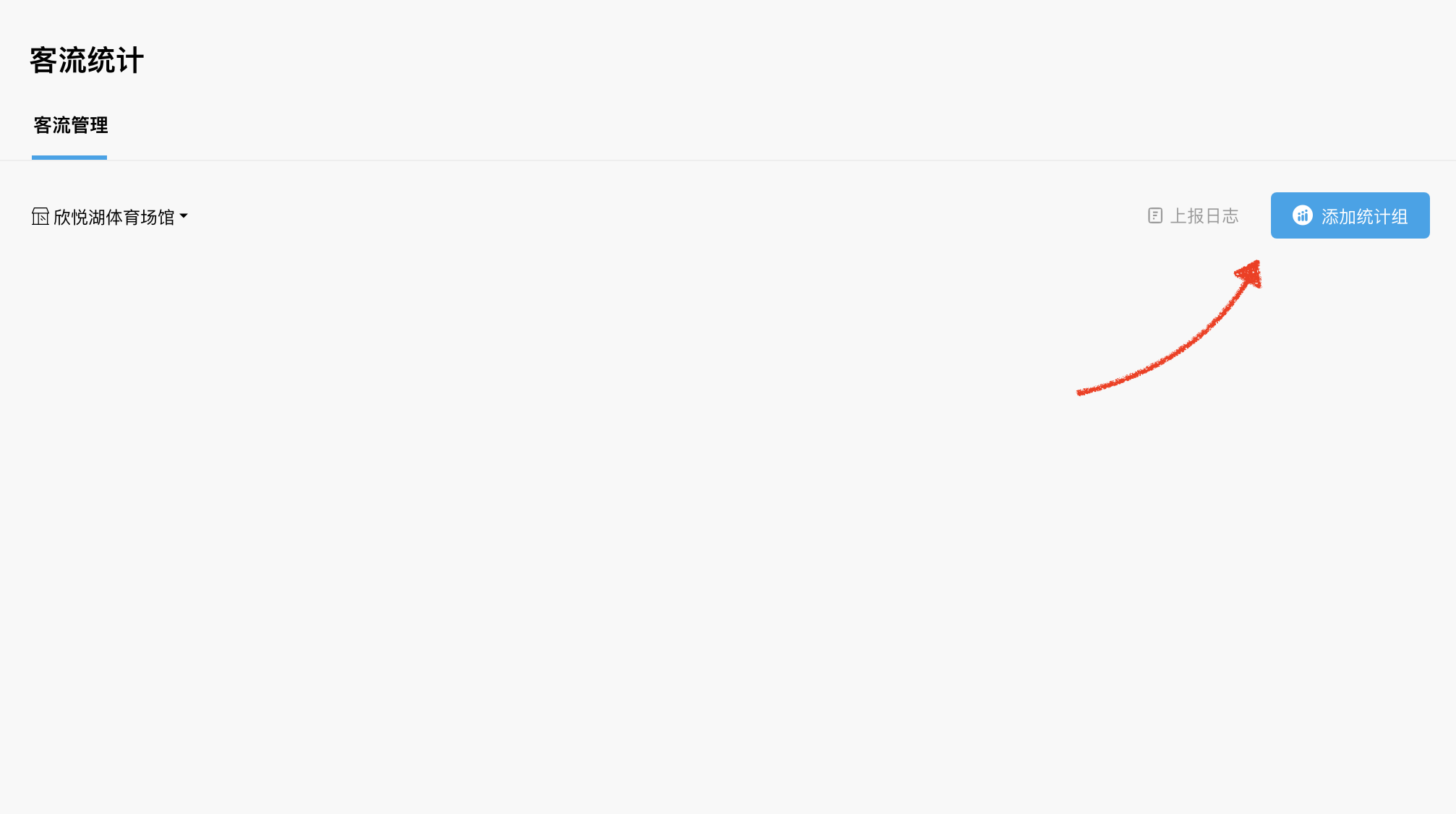

进入页面后，点击右上角的 添加统计组 按钮来创建。

2️⃣ 创建统计组

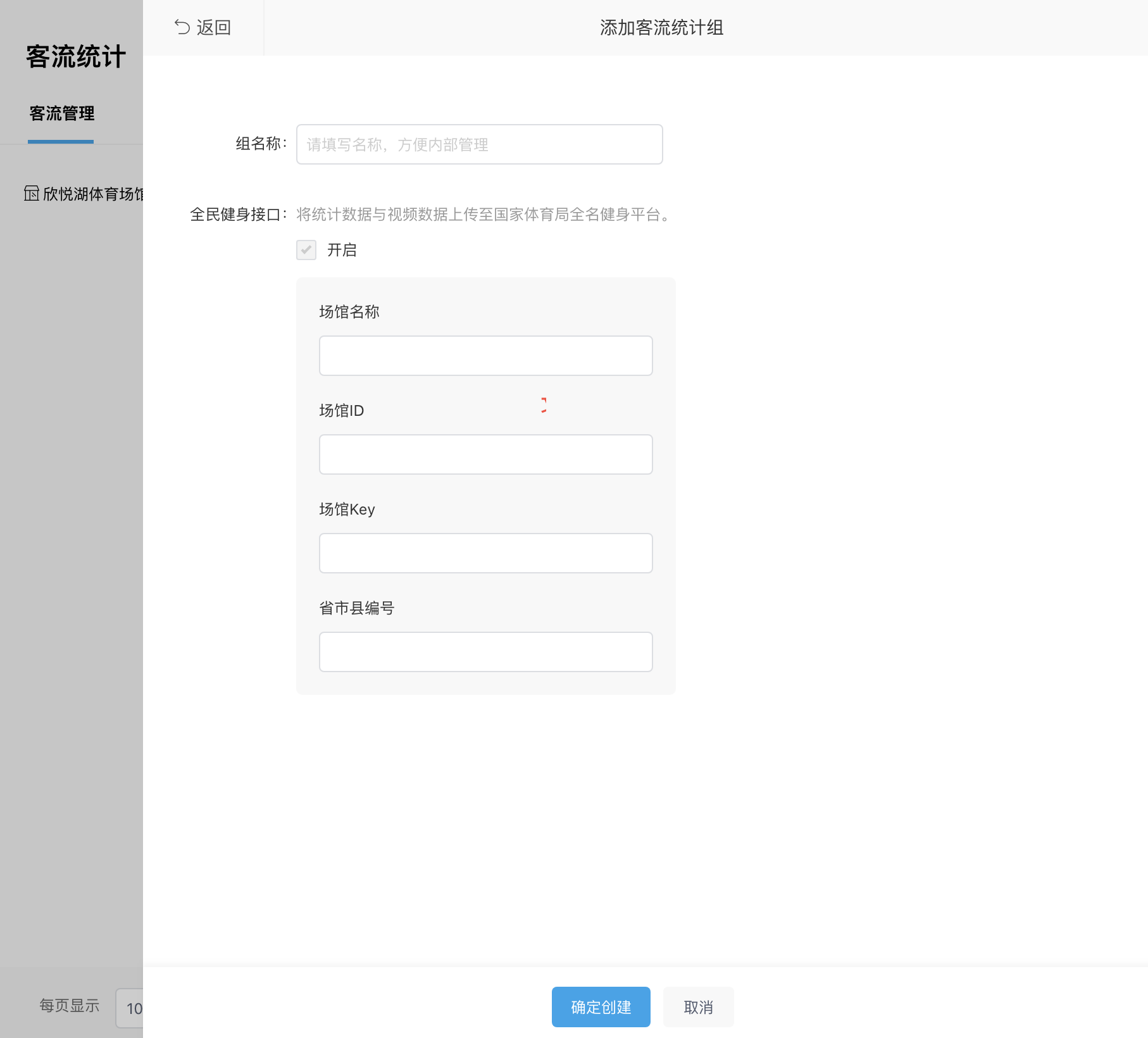

在弹出的创建页面中填写统计组信息。

组名称 可自行定义，例如填写场馆名称或分馆名称。

场馆名称 为提交至全民健身平台的场馆名称。

场馆ID、场馆key 在全民健身平台申请，申请后将参数复制黏贴在此处。

省市县编号 需参考国家标准行政区代码表，查找对应的编号填入此处。

例如：

宁夏吴忠市红寺堡区（市辖区）代码为 640301

宁夏银川市兴庆区代码为 640104

确认无误后点击底部按钮完成创建。

3️⃣ 配置NVR

统计组创建后，系统会自动生成NVR设备的配置参数，需将参数配置至NVR设备后台。

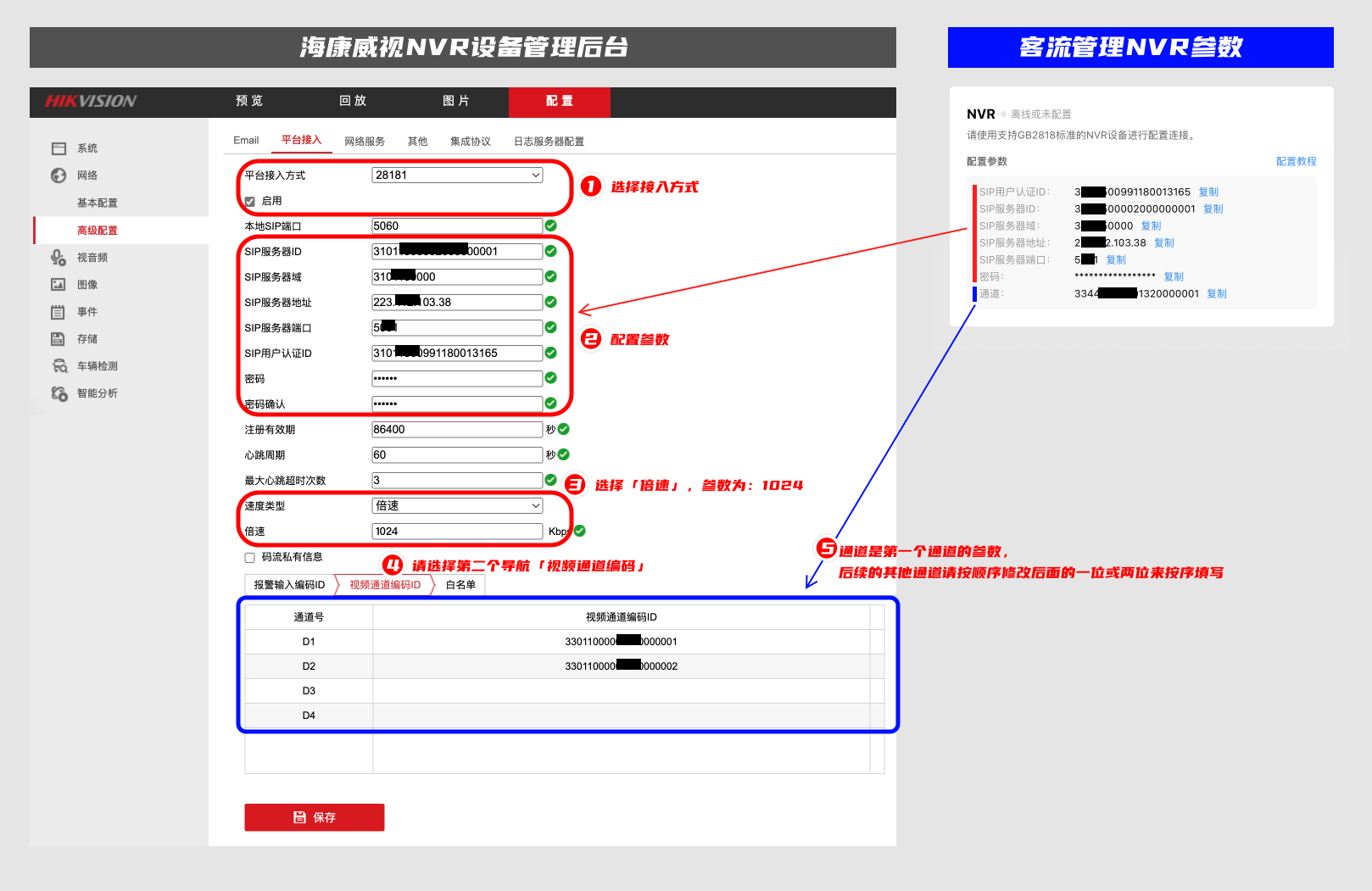

登录NVR设备后台，点击顶部 配置 导航，左侧点击 网络 > 高级配置 ，在进入的页面中选择 平台接入 进入设置，请请参考下图设置（请仔细参考 标红 和 标蓝 一共5处的参数设置，确保设置无误）。

4️⃣ 配置客流摄像机

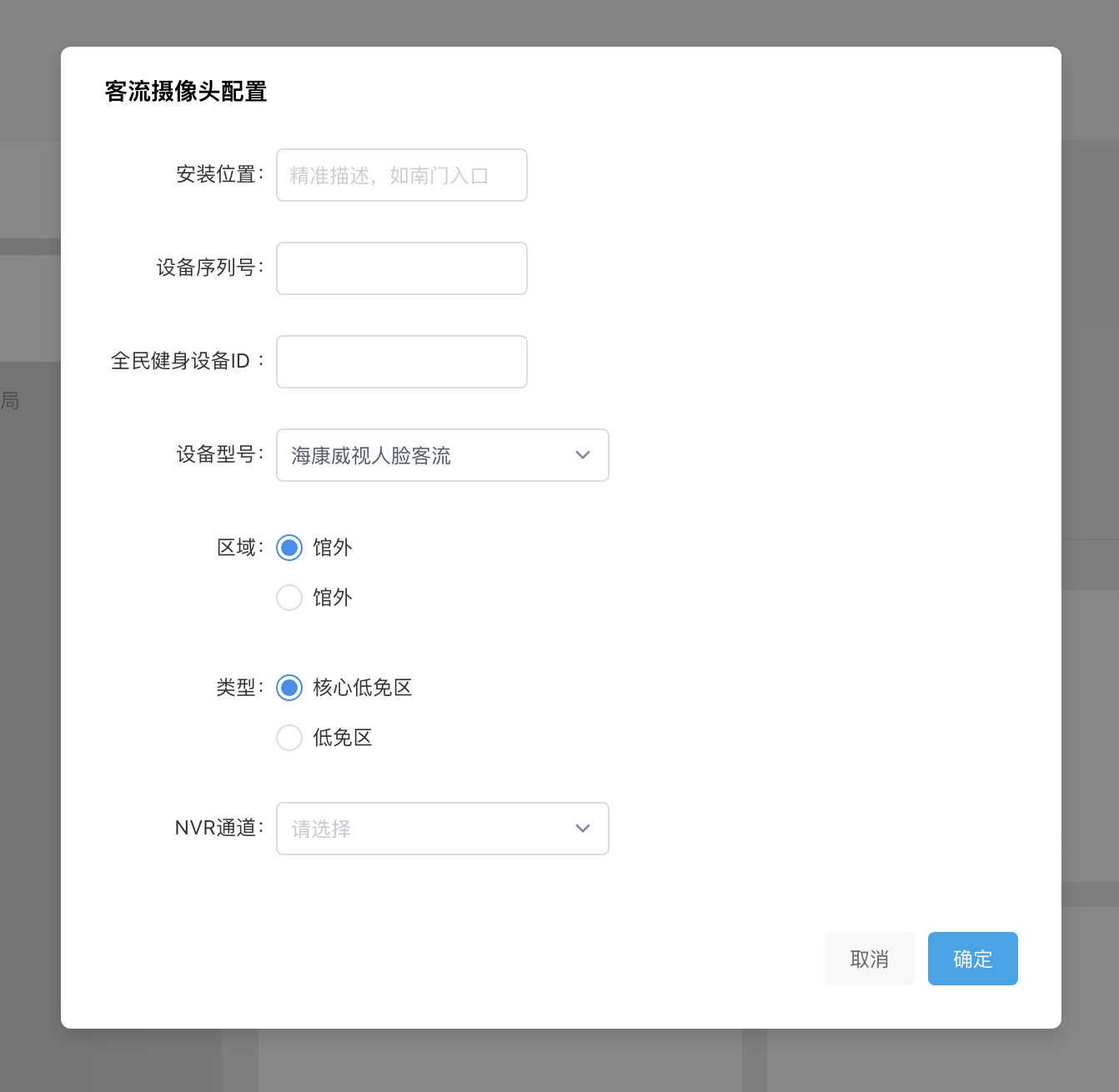

正确配置后NVR后，开始添加客流摄像机。点击客流管理页面中的 添加客流摄像机 ，在弹出的窗口中设置参数。

安装位置 需与提交至全面健身平台第一步中的excel表格中的安装位置保持一致

序列号 在设备上找到

全面健身设备ID 与提交至全面健身平台第一步中的excel表格中的设备ID保持一致

NVR通道是摄像机接入NVR的具体通道，需要正确选择。如果通道中没有数据，请检查实际的接线与配置，确保线下安装与配置正确。

客户摄像机添加后，需登录硬件后台配置参数，通过设备IP登录设备后台。

🔘 第一步：连接设备

找到 配置 > 网络 > 高级配置，在页面中选择 平台接入，在加载的页面中将客流管理系统中获得的参数依次设置，保存后待右下角出现成功提示，即完成设置。

🔘 第二步：设置视频编码

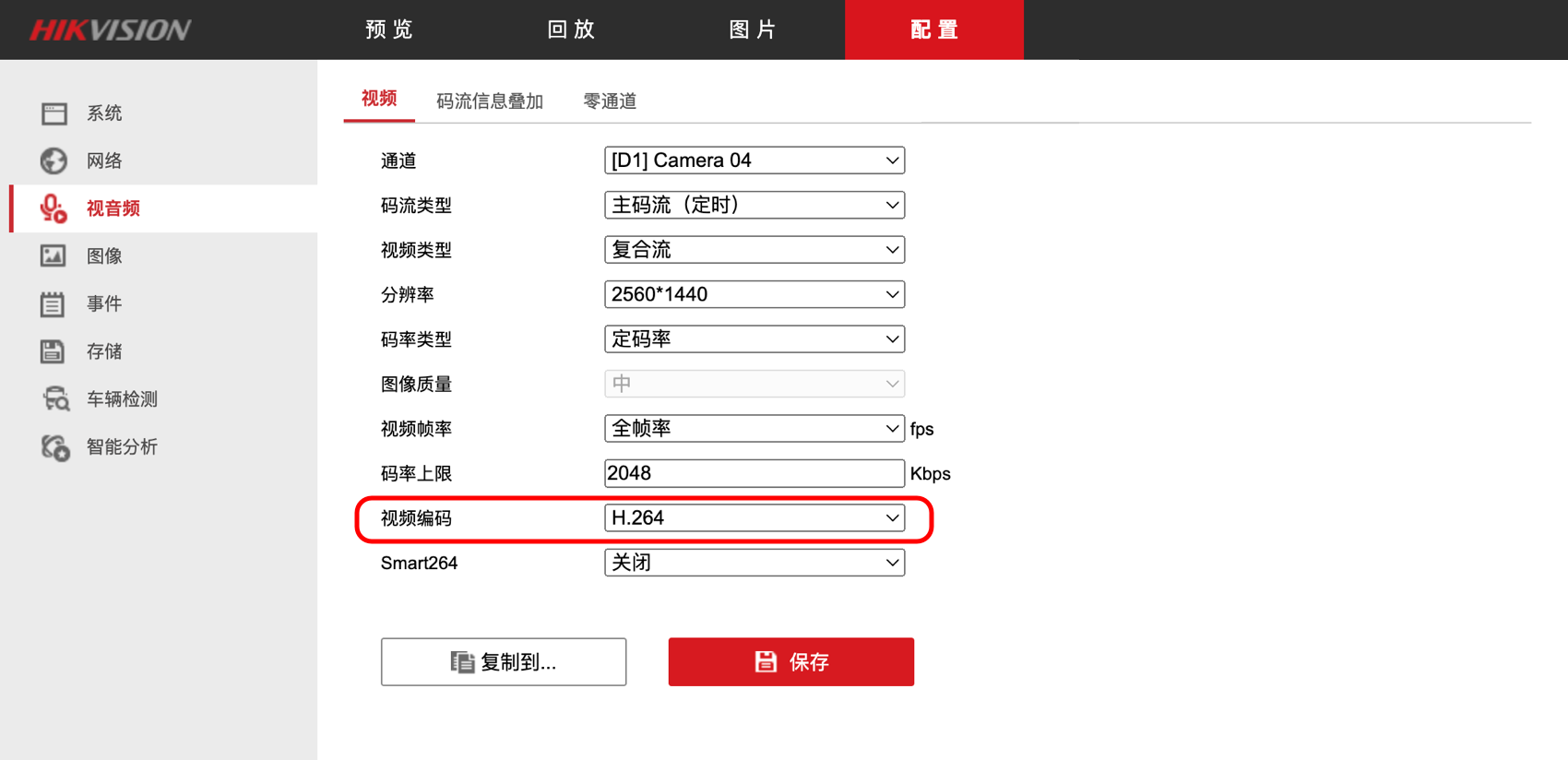

进入 配置 > 视音频 > 视频，在页面中找到视频编码，设置为 H.264 ，保存后待右下角出现成功提示，即完成设置。

🔘 第三步：配置视频画面说明文字

对接全民健身平台时，要求巡查的点位视频中需要精准且完整的描述点位的信息。因此需要配置文案，在客流系统后台添加摄像机后，鼠标hover到具体的摄像机的标题区块时，会出现一个复制按钮。点击复制后即可，系统已经自动生成了符合规范的的文案。

之后进入 配置 > 图像 > OSD设置，在字符叠加中设置文案，见下图：

5️⃣ 配置核验摄像机

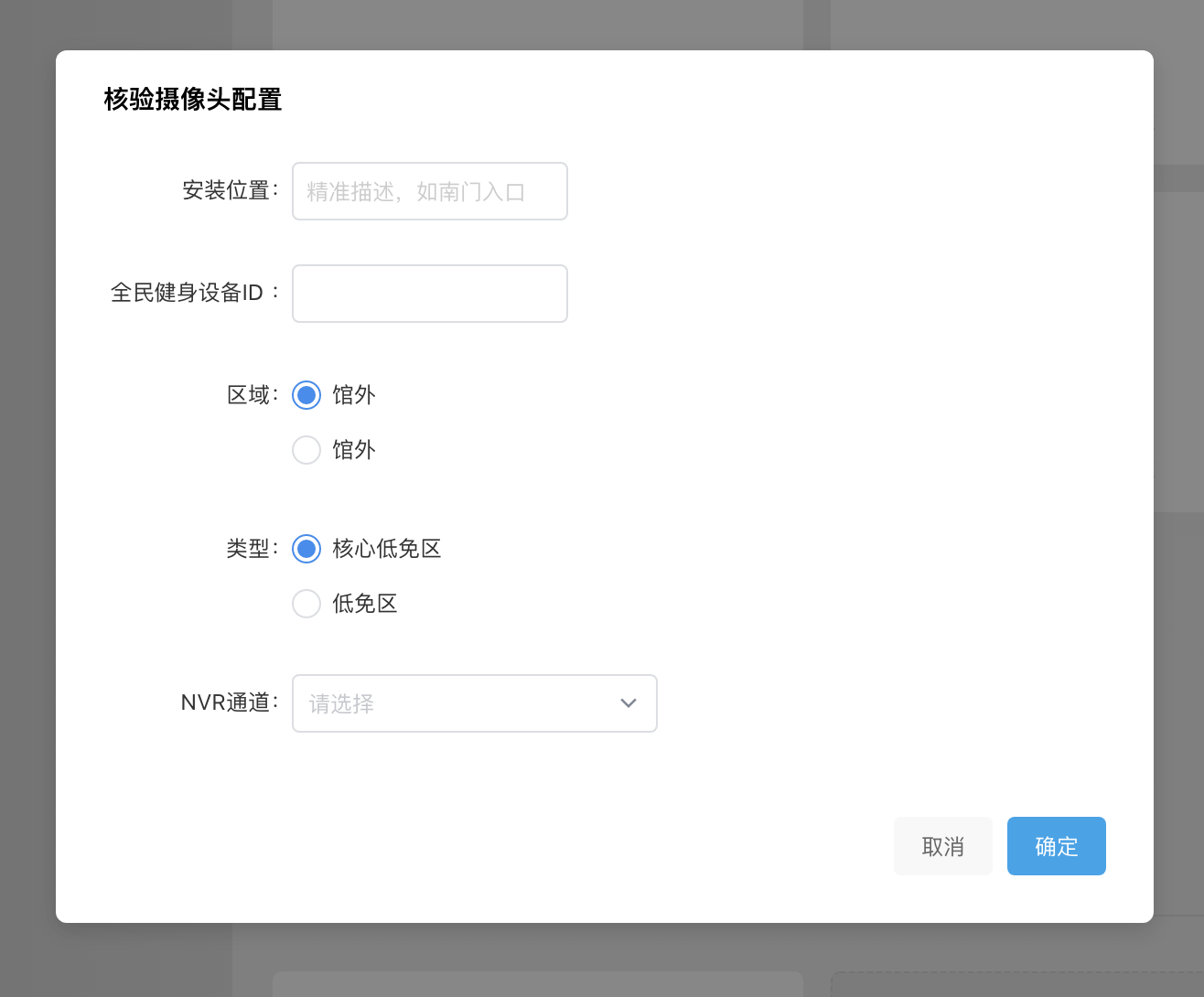

配置完 客流摄像机 后 ，开始配置核验摄像机，点击客流管理页面中的 添加核验摄像机 ，在弹出的窗口中设置参数。

核验摄像机添加无需输入设备序列号，选择正确的NVR通道来对应关联设备。关联后需进入硬件后台配置。

🔘 第一步：设置视频编码

先通过设备IP登录设备后台后，进入 配置 > 视音频 > 视频，在页面中找到视频编码，设置为 H.264 ，保存后待右下角出现成功提示，即完成设置。

🔘 第二步：配置视频画面说明文字

对接全民健身平台时，要求巡查的点位视频中需要精准且完整的描述点位的信息。因此需要配置文案，在客流系统后台添加摄像机后，鼠标hover到具体的摄像机的标题区块时，会出现一个复制按钮。点击复制后即可，系统已经自动生成了符合规范的的文案。

之后进入 配置 > 图像 > OSD设置，在字符叠加中设置文案，见下图：

6️⃣ 完成配置并检查

所有的设备配置完毕，可以在后台查看所有设备的在线状态，以及数据的变化，确保配置无误。
